پاورپوینت انواع چرخ دنده ( 15 اسلاید )
کاملاً به زبان فارسی
شامل 15 اسلاید

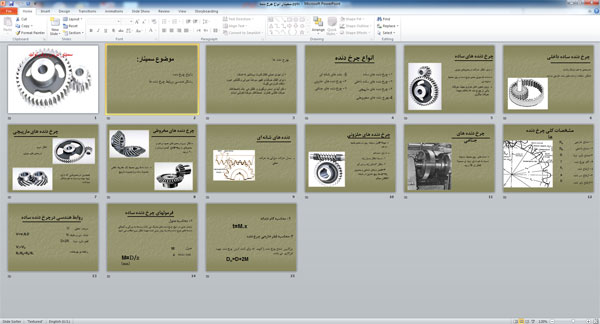

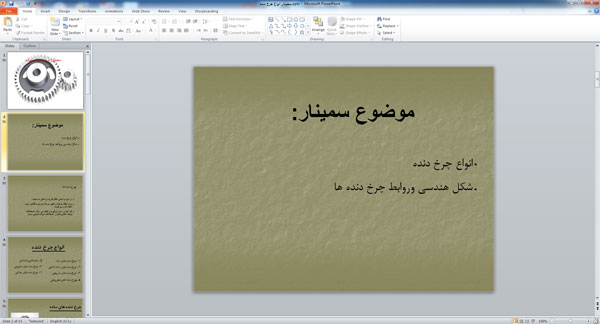

بعضی از مباحثی که در این پاورپوینت به آن پرداخته شده است:
شکل هندسی و روابط چرخ دنده ها
انواع چرخ دنده
چرخ دنده های ساده
چرخ دنده های ساده داخلی
چرخ دنده های مارپیچی
چرخ دنده های مخروطی
دنده های شانه ای
چرخ دنده های حلزونی
چرخ دنده های جناغی
مشخصات کلی چرخ دنده ها
روابط هندسی درچرخ دنده ساده
فرمولهای چرخ دنده ساده
محاسبه مدول
محاسبه گام دندانه
محاسبه قطر خارجی چرخ دنده
و موارد دیگر
بخشی از مطالب این پاورپوینت در زیر آورده شده است:
چرخ دنده ها
از اجزای اصلی انتقال قدرت درماشین ها هستند. برای انتقال حرکت و تغییر سرعت دورانی و گشتاور مورد استفاده قرار می گیرند.
کار آنها بر اساس درگیری و غلتش می باشد (اصطکاک حرکت غلتشی کمتراز اصطکاک حرکت لغزشی است).
چرخ دنده های ساده
برای انتقال حرکت در محورهای موازی.
دندانه ها موازی محور چرخ دنده و روی محیط استوانه ای.
روی محور های موازی جهت حرکت یکی از چرخ دنده ها خلاف جهت حرکت دیگری.
چرخ دنده ساده داخلی
دو محور به هم نزدیک باشند.
امکان استفاده از دنده های ساده خارجی نبا شد.
چرخ دنده های مارپيچی
انتقال نیرو در محور های موازی، همچنین در محورهایی که دارای زاویه بوده و نسبت به هم متنافر می باشند.
چرخ دنده های مخروطی
انتقال نیرو در محور های عمود بر هم و محورهای با زاویه تقاطع کمتریا بیشتر از 90 درجه. دندا نه ها روی محیط یک مخروط ناقص بصورت ساده و یا بصورت مارپیچ می باشند.
دنده های شانه ای
مبدل حرکت دورانی به حرکت خطی
چرخ دنده های حلزونی
جهت تقلیل سرعت روی دو محور عمود بر هم.
در این سیستم:
1. نسبت انتقال بسیار زیاد
2. انتقال گشتاور زیاد و دور کم
3. تحمل بارهای شعاعی و محوری زیاد توسط پیچ حلزون در نتیجه یاتاقان محکم
چرخ دنده های جناغی
دنده های روی محیط استوانه نسبت به هم دارای زاویه ی معمولا کمتر از90 درجه می باشند.
