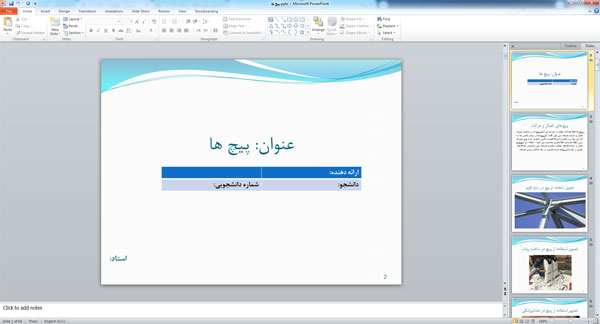

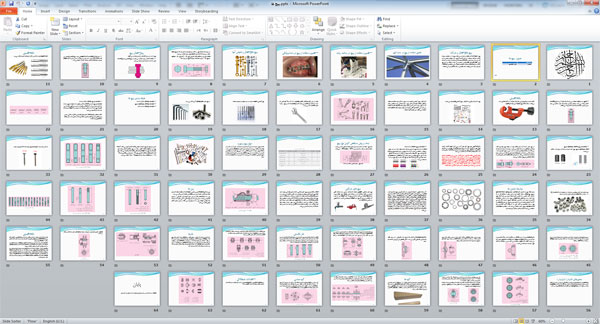

پاورپوینت پیچ ها ( 64 اسلاید )


پرداخت و دانلود

پاورپوینت پیچ ها ( 64 اسلاید )

کاملاً به زبان فارسی

شامل 64 اسلاید

بعضی از مباحثی که در این پاورپوینت به آن پرداخته شده است:

پیچ های اتصال و حرکت

پیچ های اتصال و خواص آنها

روش اتصال پیچ

طبقه بندی پیچ ها

ابعاد و روش مشخص کردن نوع پیچ

انواع پیچ و مهره

واشرها، ضامن ها

پیچ های حرکتی

پین ها

خار انگشتی

خارها

محورهای خاردار ( شیاردار )

گوه ها

گوه مماسی

اتصالات اصطکاکی

پاورپوینت پیچ ها ( 64 اسلاید )



بخشی از مطالب این پاورپوینت در زیر آورده شده است:

پیچ های اتصال و حرکت

پیچ ها جزء اتصالات موقت به حساب می آیند. پیچ ها در صنعت، وسیله اتصال و حرکت هستند. می توان گفت که پیچ ها در بیشتر ماشین ها به کار می روند و به همین دلیل از اهمیت بالایی برخوردار است و پر مصرف ترین اجزاء غیردائم اجزا ماشین محسوب می شود. با اینکه دو نوع پیچ اتصال و حرکت از نظر عملکرد متفاوت هستند، ولی ساختمان آنها از نظر تئوری بر یک اساس پایبند است، بنابراین در یک جا قابل بررسی هستند.

پیچ های اتصال و خواص آنها

بر روی بدنه استوانه پیچ و داخل سوراخ مهره به صورت یک مارپیچ، رزوه ایجاد می شود که اتصال توسط رزوه پیچ و مهره برقرار می شود.

از نظر تئوری، سه فاکتور قطر خارجی پیچ (  d)، گام پیچ ( p ) و زاویه مارپیچ (  α) برای محاسبات مربوط به پیچ ضروری است.

روش اتصال پیچ

پیچ ها به سه روش، قطعات را به هم متصل می کنند:

1-      دو قطعه اتصال روی هم قرار می گیرند و پیچ از درون سوراخ قطعات عبور داده شده، توسط مهره بسته می شود.

2-      سوراخ یکی از قطعات اتصال قلاویز می شود، پیچ از سوراخ عبور می کند و قطعه اتصال اول را به دومی می بندد. در این روش به مهره نیازی نیست و خود قطعه اتصال دوم کار مهره را انجام می دهد.

نکته: قلاویز برای دنده‌ کردن داخل استوانه‌ها (مهره) به‌کار می‌رود.

3-      از پیچ دو سر رزوه استفاده می شود که یک طرف آن به یکی از قطعات اتصال بسته می شود و طرف دیگرش توسط یک مهره محکم می شود. بدین ترتیب دو قطعه به یکدیگر اتصال پیدا می کنند.

نکته: حدیده سطوح بیرونی مثل لوله استوانه را در گام مشخص دنده می‌کند. ( مثلاً ساخت پیچ یا رزوه کردن لوله های فلزی)

پیچ ها توسط وسایلی به نام آچار و پیچ گوشتی باز و بسته می شوند.

انواع آچار و پیچ گوشتی با توجه به سر پیچ و شکل مهره متفاوت هستند. همچنین انتخاب آچارها به مکان پیچ و مهره بستگی دارد. به عنوان مثال اگر سر پیچ و مهره شش گوش و فضا موجود باشد، از آچار تخت استفاده می شود، ولی اگر فضای کافی برای گردش آچار موجود نباشد، از آچار لقمه استفاده می کنند. این آچارها ثابت هستند.

علاوه بر این آچارهای قابل تنظیم نیز وجود دارد که مثلاً آچارخوان نام دارند و به گونه ای تنظیم می شوند که برای باز و بسته کردن پیچ و مهره های مختلف به کار می روند.

پیچ گوشتی ها نیز به صورت دو سو و چهارسو موجود هستند.

در پیچ های مغزی نیز آچار آلن به کار می روند

طبقه بندی پیچ ها

1- طبقه بندی پیچ ها از نظر شکل دنده ها

2- طبقه بندی پیچ ها از نظر جهت زاویه مارپیچ

3- طبقه بندی پیچ ها از نظر تعداد دندانه

1- طبقه بندی پیچ ها از نظر شکل دنده ها

طبقه بندی پیچ ها معمولاً از نظر شکل پروفیل دنده، جهت مارپیچ و تعداد دندانه به دست می آید. اگر از نظر پروفیل دنده بررسی کنیم مشاهده می کنیم که پیچ ها به دنده مثلثی متریک، دنده ویت ورث، ذوزنقه ای، دنده اره ای، دایره ای تقسیم می شود.

نکته: معنای پروفیل از نظر لغوی یعنی ثابت بودن مقطع در طولی معین. برش، قطع، نیمرخ، نقشه وتصویر ساختمان که آنرا، نشان بدهد مثل اینکه آنرا از میان بریده باشد.

2- طبقه بندی پیچ ها از نظر جهت زاویه مارپیچ

از نظر جهت زاویه مارپیچ، پیچ ها به صورت راست گرد و چپ گرد ساخته می شوند.

در پیچ های راست گرد برای اینکه مهره در جهت پیچ پیشروی کند، چرخش آن از چپ به راست انجام می گیرد و مهره به سمت بدنه حرکت می کند و در صنعت بیشترین کاربرد را دارد، ولی در پیچ های چپ گرد، درست برعکس راست گرد، یعنی از راست به چپ چرخانده می شود و مهره به طرف بدنه حرکت می کند. در شیرهای انتقال گاز و اتصال سیم بکسل ها به قلاب، از این نوع پیچ استفاده می شود.

یکی از خواص مهم پیچ های چپ گرد را می توان امنیت اتصال دانست، چون پیچ ها عادت دارند به سمت چپ باز شوند، بنابراین در جاهای ارتعاشی در اثر لرزش پیچ می خواهد به سمت چپ باز شود و چون چپ گرد است، بیشتر بسته شده و محکم تر می شود.

نکته تکمیلی: طناب فولادی (سیم بُکسِل) هم در مورد طنابهای فولادی قدرتمندی بکار می رود که در معادن مورد استفاده است و هم در مورد طنابهای فولادی ظریفی که در ترمز دوچرخه ها مصرف می شود. این عنوان هم در مورد طنابهای ثابتی که پل های معلق را با نیروی فوق العاده نگهداری می کند و هم درباره طنابهای مورد استفاده در آسانسور و جرثقیل ها که همیشه در حال حرکت هستند بکار می رود. بنابراین طنابهای فولادی می توانند انوع مختـلف و کاربردهای گـوناگون داشته باشند.

3- طبقه بندی پیچ ها از نظر تعداد دندانه

از نظر تعداد دندانه پیچ ها به صورت یک راهه یا چند راهه ( دو، سه، چهار و بیشتر ) ساخته می شوند. اگر تعداد مارپیچ بر روی استوانه پیچ بیش از یک نخ باشد، پیچ های چندراهه به وجود می آیند. در این صورت گام پیچ به تعداد نخ مارپیچ بیشتر می شود. دلیل این کار افزایش سرعت باز و بست است. چرخش یک نخ اطراف میله ای، پیچ یک راهه و دو نخ، پیچ دو راه را به وجود می آورد.

بر روی دکمه زیر کلیک کنید و این پاورپوینت را بصورت آنلاین پرداخت و دانلود کنید.
